一、旋转式蓄热式热氧化器介绍
旋转式蓄热式热氧化器简称为RTO,是在热氧化装置中加入蓄热式交换器,预热VOC废气,在进行氧化反应。
随着蓄热材料的发展,目前蓄热式热交换器的热回收率已经达到95%以上,而且占用空间越来越小。这样辅助燃烧的消耗很少,甚至不用辅助燃烧,且当VOC的浓度达到一定值以上时,还可以从RTO输出热量。
同时,由于目前的蓄热材料都选用陶瓷填料,所以可处理的腐蚀性或含有颗粒物的VOC废气。
二、旋转式蓄热式热氧化器技术原理

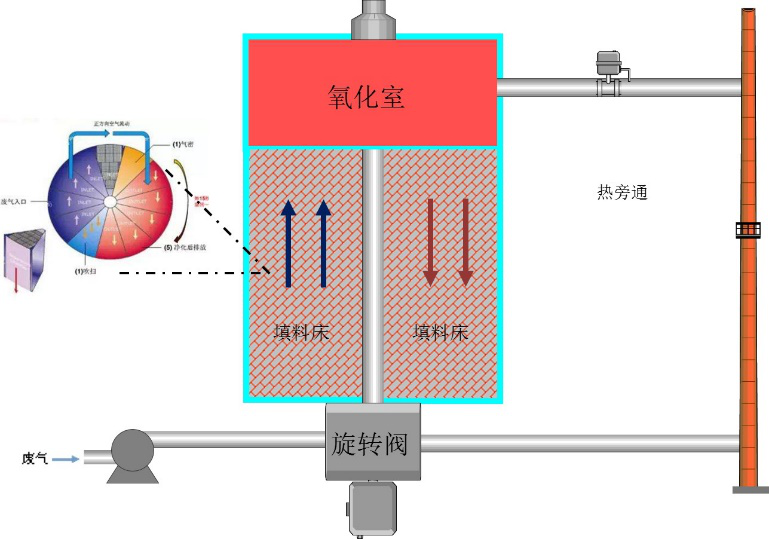

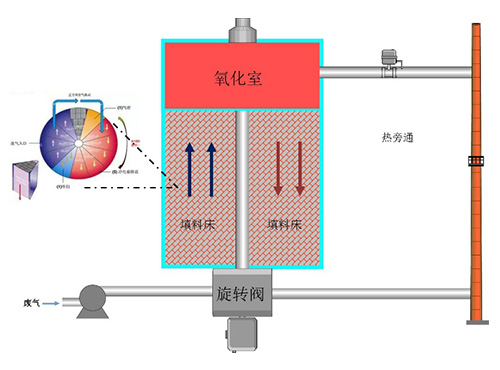

1、旋转RTO由燃烧室、圆柱体陶瓷蓄热床和一个旋转气体分配阀组成。
2、通过旋转阀的旋转,可以改变陶瓷床层不同区域的气流方向,从而连续地预热VOCs废气,废气在氧化室氧化分解。旋转阀周期性循环,保证设备稳定持续运行。
3、RTO运行过程中,当废气浓度较低时,通过氧化室上的烧嘴补充热量。
三、旋转式蓄热式热氧化器技术特点
1、相比于床式RTO的多个切换阀,旋转式RTO只有一个活动部件,运行更加稳定。
2、旋转RTO占地面积更小。
3、对工况要求低,几乎可以处理所有有机化合物的废气。
4、净化效率高,两床式RTO的净化率99%以上,热回收效率≈96%。
5、运行费用低,当VOCs浓度达到1500mg/m3时,不需要额外的燃料消耗,如VOCs浓度更高,还可以二次余热回收利用。
6、系统采用PLC自动燃烧控制,自动化程度高、运行稳定、安全可靠性高。
7、 RTO设计控制好3T,温度、停留时间、湍流系数。
四、旋转式蓄热式热氧化器优势
1、VOCs去除率达到99%,净化效率高。
2、采用旋转阀门控制气体流向,运行稳定,故障率低。
3、采用高品质蓄热陶瓷为蓄热体,热利用效率达95%,热利用率高。
4、可将VOCS加热至760℃以上,适用于大部分VOCS净化,应用范围广。
5、当VOCS浓度达到一定浓度式,R-RTO可实现自供热,节约能源。
五、旋转式蓄热式热氧化器适用范围
1、适用于喷漆、涂装、涂布、化工、石化等行业。
2、风量:1000~1000000Nm3/h。
3、组分:组分复杂,不具有回收价值,难重复利用。
4、浓度: 1000mg/Nm3<浓度<25%LEL。
